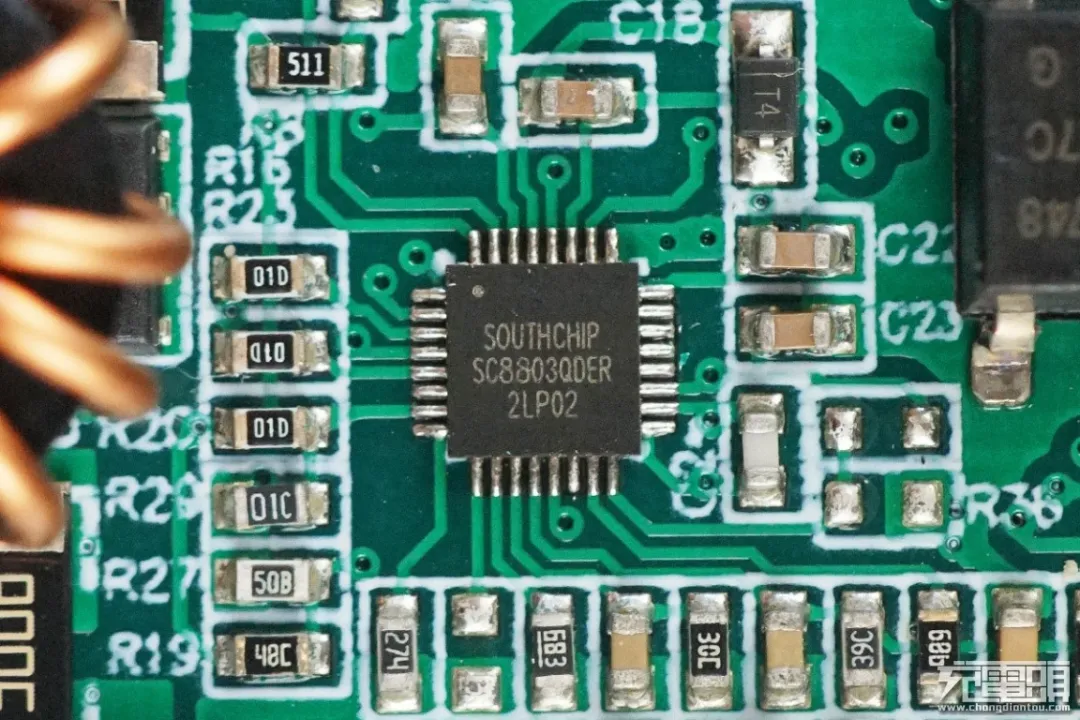

SC8803 高效率, 同步, 降压快速充电升压放电双向控制器

特性

• 支持双向工作的高效同步控制器，可以实现降压充电和反向 OTG 升压放电
• 充电模式下，可支持涓流，恒流，恒压和满充指示等充电管理功能
• 支持1至 4节电芯
• 栅极驱动10V，2A，提高MOS管驱动效率
• 宽输入电压（充电模式下VBUS）：2.7V到36V
• 宽输出电压（放电模式下VBUS）：VBAT到36V
• 反向放电电压可通过PWM信号动态调节
• 输入输出电流设置
• 限流值可通过PWM信号动态调节
• 开关频率可调：200K到600K
• 内置电感电流限流
• 欠压过压保护、过温保护


应用简图

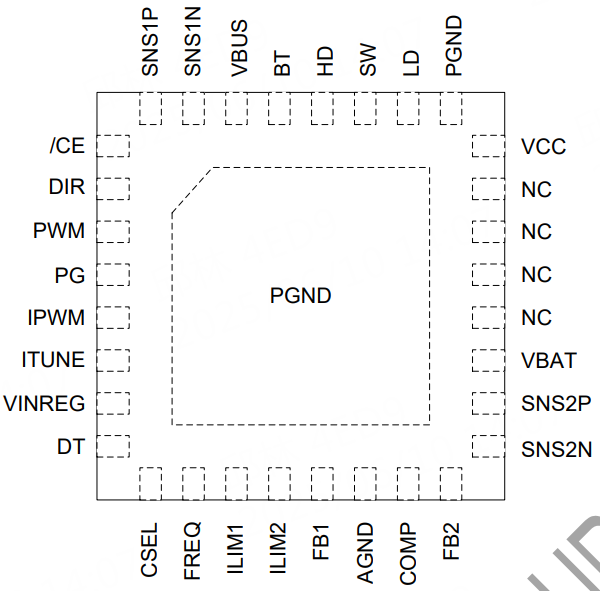

引脚

编号	名称	I/O	描述
1	/CE	I	芯片使能。低电平有效。若上拉至高电平，芯片停止工作。
2	DIR	I	充放电模式设置。当 DIR 为低电平时，工作于充电模式。当 DIR 为高电平时，工作于反向放电模式。
3	PWM	I	可通过 20kHz 至 100kHz 的 PWM 信号动态调节 VBUS 输出电压，调节范围为设定值的 1/6 到 100%。仅放电模式有效。若不使用该动态调节功能，须将 PWM 管脚接 VCC 或其他逻辑高电平。
4	PG	O	需通过一个外部电阻上拉至逻辑高电平。当 DIR 为低，即充电模式时，PG 为充电截止信号：低电平表示正在充电，拉高表示充电截止。当 DIR 为高，即反向放电模式时，PG 为输出电压指示信号：当 VBUS 输出电压在设定值的 90%到110%之间时，PG 拉高，否则，PG 为低。
5	IPWM	I	可从 IPWM 管脚输入频率范围为 20kHz 至 100kHz 的 PWM 信号来实现输入或输出电流的动态调节，调节范围为设定值的 0%到 100%。此功能在充放电模式下均有效，但需配合 ITUNE 使用。
6	ITUNE	O	通过 ITUNE 管脚选择需要进行 IPWM 调节的限流对象。将 ITUNE 接到 ILIM1 电阻负端，可调节 VBUS端电流限流值。如需动态调节 VBAT 端电流限流值，则将 ITUNE 接到 ILIM2 电阻负端。若不需此功能，须将 ITUNE 管脚悬空。
7	VINREG	I	在充电模式下，可通过 VINREG 管脚外部分压电阻设定 VBUS 最低工作电压，实现适配器自适应功能。
8	DT	I	连接一个电阻到地可设置死区时间。常用设置为：短路到地: 20ns；68kΩ：40ns；270kΩ: 60ns；开路： 80ns
9	CSEL	I	电池充电截止电压设置，充电模式下有效
10	FREQ	I	开关频率设置
11	ILIM1	I	连接电阻设置适配器端（VBUS 端）电流的限流值。需并联一个电容到地，典型值为 2.2nF。若无需设置限流值，则将 ILIM1 短接到地。
12	ILIM2	I	连接电阻设置电池（VBAT 端）电流的限流值。需并联一个电容到地，典型值为 2.2nF。若无需设置限流值，则将 ILIM2 短接到地。
13	FB1	I	通过 FB1 管脚连接的外部分压电阻设定放电模式下 VBUS 端输出电压值
14	AGND	IO	芯片的信号地
15	COMP	O	误差放大器的输出。外接电阻电容网络到地对内部控制环路进行补偿。
16	FB2	I	若 CSEL 管脚短路到地，可通过 FB2 管脚连接的外部分压电阻设定充电截止电压。
17	SNS2N	I	用于检测电流采样电阻两端差分电压。电流采样电阻需放置在功率管和 VBAT 电容之间，推荐值 5mΩ20mΩ，典型值为 10mΩ。
18	SNS2P	I	用于检测电流采样电阻两端差分电压。电流采样电阻需放置在功率管和 VBAT 电容之间，推荐值 5mΩ20mΩ，典型值为 10mΩ。
19	VBAT	I	芯片电源输入，由内部选择器选择 VBUS 或者 VBAT 电压给内部电路供电。VBAT 管脚需连接至 VBAT 电压，并在紧靠芯片的位置连接 1uF 旁路电容到地。
20-23	NC		浮空
24	VCC	O	该管脚输出 VBUS 和 VBAT 中的最高电平为栅极驱动电路提供电压。若最高电平超过 10V，则 VCC 电压钳位在 10V。需在紧靠芯片的位置连接一个旁路电容到功率地，推荐 1uF。
25	PGND	PWR	功率地
26	LD	PWR	下管栅极驱动
27	SW	PWR	连接电感和功率管
28	HD	PWR	上管栅极驱动
29	BT	PWR	在 BT 和 SW 之间连接一个电容，提供上管栅极驱动电压。
30	VBUS	I	芯片电源输入，由内部选择器选择 VBUS 或者 VBAT 电压给内部电路供电。VBUS 管脚需连接至 VBUS电压，并在紧靠芯片的位置连接 1uF 旁路电容到地。
31	SNS1N	I	用于检测电流采样电阻两端差分电压。电流采样电阻需放置在功率管和 VBUS 电容之间，推荐值 2mΩ20mΩ，典型值为 10mΩ。
32	SNS1P	I	用于检测电流采样电阻两端差分电压。电流采样电阻需放置在功率管和 VBUS 电容之间，推荐值 2mΩ20mΩ，典型值为 10mΩ。
33	PGND	散热焊盘	芯片底部散焊盘。连接到地。

功能描述

充电模式

DIR拉低，SC8803 工作于充电模式，此时由适配器接口（VBUS 端）向电池（VBAT 端）充电。

充电截止电压设置（CSEL and FB1）

在充电模式下，充电截止电压由两种方式进行设置：
方式一，通过 CSEL 管脚进行设置。

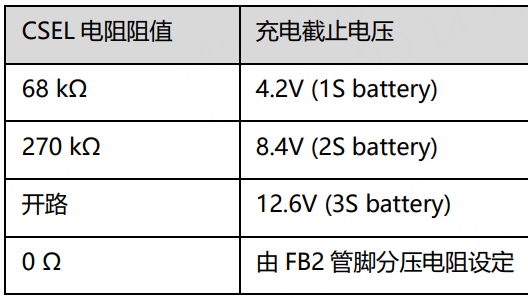

SC8803 在启动时，会检查 CSEL 管脚到地电阻的阻值以设定充电截止电压。阻值和截止电压的对应关系如下表所示：

通过 CSEL 管脚设定截止电压时，电池电压通过 VBAT 管脚反馈回控制器。此时 FB2 管脚应浮空或接地。
SC8803 仅在启动时检测 CSEL 管脚阻值，启动后对 CSEL管脚阻值的更改仅会在下次启动时（VBUS 重新上电，或者通过/CE 信号重新使能）生效。

方式二：通过 FB2 管脚分压电阻进行设置。

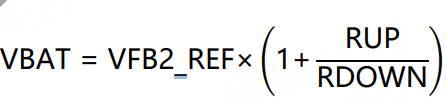

当 CSEL 管脚短路到地时，可通过 VBAT 到 FB2 管脚的分压电阻网络来设置截止电压，例如 4.35V，8.7V 或其他任意电压值。截止电压计算公式为

其中，VFB2_REF 为内部参考电压 1.22V，RUP 和 RDOWN 分别为 VBAT 到 FB2 管脚的外部分压电阻阻值。

恒流充电电流设置 （ILIMx）

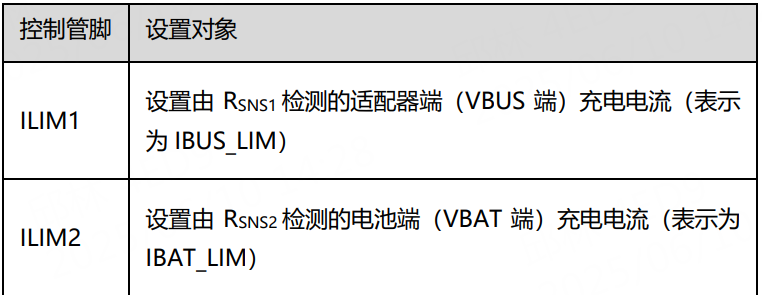

SC8803 可以通过 ILIM1 和 ILIM2 管脚的电阻分别设置适配器端（VBUS 端）充电电流和电池端（VBAT 端）充电电流。其对应关系如下表所示：

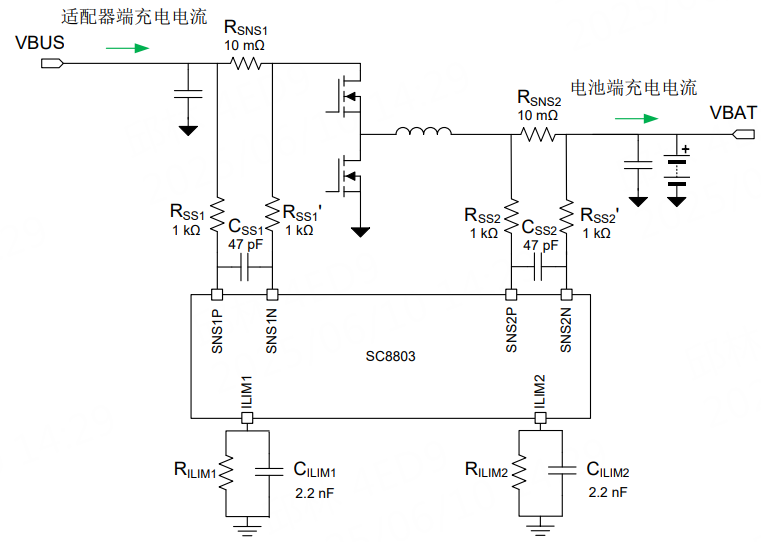

SC8803 通过 RSNS1 和 RSNS2 分别检测 VBUS 端和 VBAT 端充电电流，如下图所示：

RSNSx 表示功率路径上的电流采样电阻（x 代表 1 或 2），当电流流经时，电阻两端产生电压差。RSSx 和 RSSx’将产生的差分电压反馈回 SC8803 以此获取电流信息。CSSx 滤波电容用于滤除差分噪声，典型值为 47pF。
ILIMx 管脚用于设置 RSNSx 对应的充电电流，需连接 RILIMx电阻，且需并联电容 CILIMx 到地，典型值为 2.2nF。

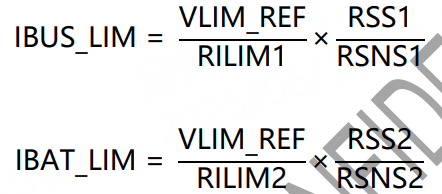

通过 ILIMx 管脚电阻设置充电电流的具体公式为：

其中，
VLIM_REF 为内部参考电压 1.21V；
RILIMx为 ILIMx 到地电阻；
RSNSx 为电流采样电阻；
RSSx 为采样电阻两端到 SC8803 管脚（SNSxP，SNSxN）走线上的串联电阻。

电流采样电路的注意事项如下：

1. RSNSx 需连接在 MOS 管和输入/输出电容之间
2. RSS1/RSS1’为一对电阻对，阻值需相等，同理，RSS2/RSS2’也需相等，典型值为 1 kΩ
   若需要调整 RSNSx 的阻值，则对应的 RSSx/RSSx’阻值也需要进行调整。调整规则如下：

   例如，若 RSNSx 为 20 mΩ，则 RSSx/RSSx’需设为 2 kΩ；若RSNSx 为 5 mΩ，则 RSSx/RSSx’需设为 500 Ω，以此类推。

应用 SC8803 进行充电时，可同时设置 VBUS 端和 VBAT端充电电流，SC8803 将对先达到设置值的那一端电流进行恒流控制。例如，若适配器端充电电流优先达到 IBUS_LIM的设置值（例如 3A），则适配器端电流会恒定在 3A；反之，若电池端充电电流优先达到 IBAT_LIM 设置值（例如 6A），则电池端充电电流会恒定在 6A，此时适配器端充电电流会低于 VBUS 端电流设定值。

若不需要限定 VBUS 端充电电流，可将 ILIM1 管脚直接短路到地。此时，SC8803 对 VBUS 电流不做限流控制，直接以 VBAT 端充电电流设置进行恒流充电。

在充电模式下，必须通过 ILIM2 管脚设置 VBAT 端充电电流，否则会影响充电截止判定。

充电电流动态调整（IPWM）

通过 IPWM 和 ITUNE 管脚的设置，SC8803 可实现对充电电流的灵活调整。

从 IPWM 管脚输入频率范围为 20kHz~100kHz 的 PWM信号，可通过占空比来调整充电电流，调节范围为充电电流设定值的 0%到 100%，电流大小与占空比成正比，可表示如下：

其中， ILIMx_SET 为 ILIMx 管脚设定的充电电流，D 为 IPWM信号的占空比，ILIMx 为调整后的充电电流。

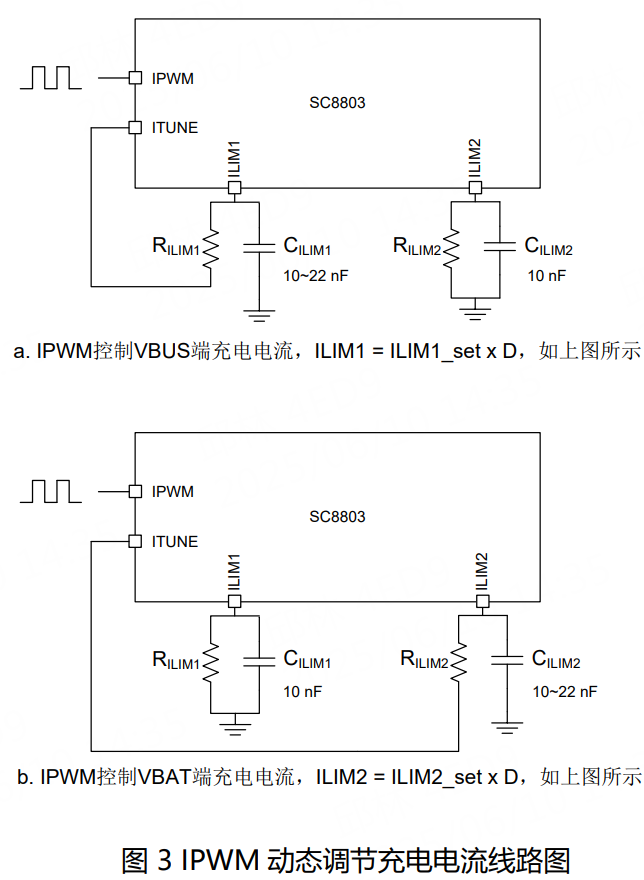

ITUNE 管脚用于选择需要调节的充电电流对象。例如，若需要对 VBUS 端充电电流进行动态调制，则需要将 ILIM1电阻负端连接到 ITUNE；若需要对 VBAT 端充电电流进行动态调整，则将 ILIM2 电阻负端接到 ITUNE，如下图所示：

IPWM 动态调整充电电流的注意事项如下：

1. 当输入 IPWM 信号为持续高电平时，即 100%占空比时，充电电流为 ILIMx 设置值；
2. 受 IPWM 信号调节的 ILIMx 管脚仍需要接一个电容到地，推荐范围为 10nF~22nF。IPWM 频率越低，电容容值越大，例如，20kHz 对应 22nF 电容。
3. 若不需要此动态调节功能，须将 ILIMx 的电阻接地，同时将 IPWM 和 ITUNE 管脚悬空即可
4. 若 ITUNE 已接至 ILIMx 的电阻负端，则禁止将 IPWM接地或悬空，否则芯片无法正常工作。

任一限流值都不能设置为 0A。需要保证限流值的最低值在0.3A 以上。

充电自适应功能（VINREG）

SC8803 支持充电自适应功能。通过 VINREG 管脚，可设置VBUS 端最低工作电压。当 VBUS 降低至最低工作电压时，充电电流将自动减小。通过该功能，即使前端插入的适配器电流能力小于 SC8803 的充电电流设置值，SC8803 也会自动减小电流以适应适配器，防止将适配器过载而无法正常充电，并将 VBUS 电压维持在最低工作电压。
VBUS 最低工作电压的计算公式为

其中，VINREG_REF 为内部参考电压 1.226V。RUP 和 RDOWN 分别为 VINREG 连接的外部分压电阻值。
仅当 VBUS 超过 VBUS_min 的设定值，SC8803 才会开始充电操作，且 VBUS_min 须超过电池最高电压，否则无法充满电池。
该功能仅在充电模式下有效。若无需此功能，可将 VINREG管脚连接至 VCC。

充电曲线

当 DIR 拉低时，SC8803 工作在充电模式下，具有充电管理功能，支持涓流，恒流，恒压和满充指示管理。
典型的充电曲线如下图所示：

涓流充电

当 SC8803 检测到电池电压 VBAT 低于快充门限电压时，将对电池进行涓流充电。快充门限电压为充电截止电压的70%。

在涓流充电阶段，SC8803 将自动把电池端充电电流下调为VBAT 充电电流设置值的 10%。例如，VBAT 端充电电流设置为 6A，则在涓流充电阶段，电池充电电流将自动降为0.6A。当电池电压超过快充门限电压后，SC8803 将恢复VBAT 端电流设置值，进入到恒流充电阶段。

恒流快充充电

当 SC8803 检测电池电压 VBAT 高于快充门限电压时，将对电池进行恒流快速充电。在恒流快速充电阶段，充电电流受 ILIMx 管脚控制，具体可参考恒流充电电流设置章节。

恒压充电

当 SC8803 检测到电池电压 VBAT 达到截止电压设置值的98%时，将进入到恒压充电阶段。在这个阶段，SC8803 将稳定电池电压，充电电流会自动持续减小，直至充电截止。

充电截止/满充指示 （PG）

当 SC8803 检测到以下两个条件同时满足时，即判定电池饱
和，充电截止：

1. 电池电压高于充电截止电压设置值的 98%
2. 通过 RSNS2 检测到的 VBAT 端充电电流小于 ILIM2 电流设置值的 1/25

当充电截止后，SC8803 将关断 VCC 电压，自动进入低功耗模式，从而减少从电池端消耗的电流。

SC8803 通过 PG 管脚对充电状态进行指示。PG 管脚内部是开漏结构，需通过外部上拉电阻接到高电平。

在充电状态下，PG 输出低电平；
判定充电截止后，PG 管脚输出高阻，通过上拉电阻输出高电平，指示满充状态。
若 MCU 不需要检测 PG 指示信号，可将 PG 管脚悬空，不需要上拉至高电平。

重新充电

当 SC8803 检测到电池电压从满充状态下降到充电截止电压设置值的 95%时，将自动唤醒，重新进入到恒流快速充电阶段。在这个阶段，VCC 电压开启，PG 信号拉低，指示充电状态。

反向放电模式

当 DIR 输入信号为高电平时，SC8803 工作在反向放电工作模式。
在反向放电模式下，由电池（VBAT 端）向适配器/USB 接口（VBUS 端）放电，VBUS 为放电输出端。

其他信号

使能控制（/CE）

通过/CE 信号控制 SC8803 的启动。当/CE 输入低电平，启动 SC8803；当/CE 输入高电平，SC8803 停止工作。

充放电模式控制（DIR）

通过 DIR 信号来选择充放电模式。当 DIR 输入低电平，SC8803 工作在充电模式；当 DIR 输入高电平，SC8803 工作在反向放电模式

开关频率设置（FREQ）

通过 FREQ 管脚到地电阻可以设置三档不同的开关频率。具体设置如下：

FREQ 电阻阻值精度在±10%即可。FREQ 不支持动态调节，对阻值的更改会在下次启动时生效

死区时间设置（DT）

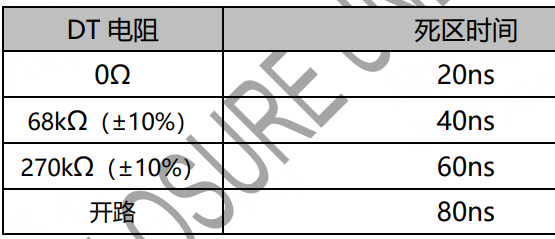

通过 DT 管脚到地电阻可以设置四档不同的死区时间。具体设置如下：

DT 电阻阻值精度在±10%即可。DT 不支持动态调节，对阻值的更改会在下次启动时生效
若驱动大功率 MOS 管（Ciss 参数较大）或者通过驱动电电阻调整 MOS 管开启关闭速度，可相应调整死区时间防止上下管同时导通。

VCC 驱动电压

SC8803 驱动电压 VCC 由内部电路产生。VCC 取 VBUS 电压，若超过 10V，则钳位在 10V。
MOS 管下管的驱动信号 LD 直接取自 VCC；MOS 管上管的驱动信号 HD 则由从 VCC 到 BT 的二极管，以及 BT 管脚和 SW 管脚所接的电容构成的自举电路产生。

环路补偿（COMP）

COMP 管脚用于设置环路补偿，典型值如下图所示。

器件选型

输入输出电容

SC8803 的开关工作频率范围在 200 kHz ~ 600 kHz。因为MLCC 陶瓷电容高频特性好，ESR 小，因此输入输出必须应用。推荐选用 X5R 或者 X7R 电容，标称容值在 60 μF 以上，电容耐压应高于最高操作电压，并留有裕量。例如，若操作电压最高值为 12V，至少须选用 16V 电容，为保证性能，推荐选用 25V 电容。

可应用大容量电解电容/固态电容稳定输入/输出电压，耐压应超过最高操作电压。应用此类电容后，仍须使用 MLCC陶瓷电容，但陶瓷电容标称容值可适当降低。例如，若所加电解/固态电容为 47 μF，可将陶瓷电容有效容值可减小至
30 μF 到 40 μF 左右。若进一步增大电解/固态电容，也应保证陶瓷电容最小不低于 20 μF。

电感

为保证 SC8803 环路稳定性，电感感值须在 2.2 μH ~ 10μH 范围内。

高感值（4.7 μH ~ 10 μH）适用于输入输出电压压差较大的应用，例如，3.6V 转 15V；低感值（2.2 μH）适用于输入输出电压较接近，但电流很大的应用。通常典型值建议为3.3 μH，再根据实际应用调整感值优化效率等性能。

电感的 DCR 参数会影响开关电源的导通损耗，一般推荐 10mΩ 左右。若处理功率较小，也可选用 DCR 较高的电感。但大电流应用，例如导通电流在 10A 左右，则应尽量选用DCR 小的电感，即使 10 mΩ C 也会产生 1W 的导通损
耗。

电感的饱和电流 Isat 应高于输入输出最大电流并留有裕量。

电流采样电阻

电流采样电阻 RSNS1 和 RSNS2 推荐范围为 5 mΩ ~ 20 mΩ。

阻值越大，限流精度越高，但相应导通损耗越大。典型值推荐 10 mΩ。可根据实际应用对限流精度和效率的要求做相应调整。若调整了 RSNSx 阻值，则其对应的 RSSx 也须调整。
具体设置请参考 恒流充电电流设置 （ILIMx）章节。

在选用电流采样电阻时，还需注意电阻的功率和温度系数等参数性能。
电阻功率可粗略估算为 P = I*I*R，其中 I 是流过电阻的最大电流值。电阻功率等级应比功率估算值高。
阻值会随温度升高而变大，温度系数决定了阻值随温度的变化程度。若对限流值精度要求高，须选用温度系数小的电阻。

MOS 管

SC8803 是同步控制器，须选用 2 个 NMOS 作为功率管组成开关电路。

MOS 管的 VDS 耐压必须高于最高操作电压，并留有足够裕量（建议 10V 以上）。例如，若操作电压最高为 20V，则须选用 30V VDS 耐压的 MOS；若电压高至 24V，则须选择 40V 耐压。

若应用中输入输出最高电压超过 10V，则驱动电路电压会达到 10V。所以选择 MOS 管的 VGS 耐压应至少高于±10V。考虑到在开关过程中，由于 PCB 寄生参数影响，驱动电压会有瞬态尖峰高于 VCC 电压，建议选用 VGS 耐压为±20V的 MOS 管以留有足够裕量。

MOS 管的电流 ID 应高于最高输入输出电流，并留有裕量。为保证在较高环境温度时仍有足够电流能力，需参考 TA =70°C 或 TC = 100°C 的电流参数。除此之外，还可参考最大耗散功率 PD 参数，该值越大越好。应保证 MOS 管工作时的功耗小于 PD 值。

MOS 管的 RDS（ON）和输入电容 Ciss 会直接影响效率。通常MOS 管的 RDS（ON）越小， Ciss 越大。

RDS（ON）会产生导通损耗， RDS（ON）越大，损耗越大，效率越低，温升也越大；
而 Ciss 会影响 MOS 管的开关时间，产生开关损耗，同等驱动能力下，Ciss 越大，开通及关断时间就越慢，开关损耗也就越大，效率越低。所以在选择 MOS 管时，应在 RDS（ON）和 Ciss 两个参数间折中。

通常，在功率小于等于 20W~30W 的应用中，建议选择RDS（ON）在 10 mΩ 左右，Ciss 小于 1000pF 的 MOS 管，Ciss 越小越好。若功率增大，可考虑选择 RDS（ON）更小的MOS 管，Ciss 须尽量控制在 2000 pF 以内，最大不建议超过 3000 pF。

若 Ciss 越大，MOS 管开通及关断时间就越慢，需通过 DT管脚调整死区时间，以防止上下管同时导通。
