简介：MegaRAID Storage Manager是LSI开发的存储系统管理工具，具备直观的用户界面，便于监控、配置和维护RAID阵列。本文深入探讨其核心功能、工作原理及应用场景，全面介绍该存储管理解决方案。

1. MegaRAID Storage Manager概述

MegaRAID Storage Manager是一个为系统管理员和数据中心操作人员设计的软件工具，旨在简化RAID配置、监控和管理过程。通过提供一个直观的用户界面，MegaRAID Storage Manager能够让用户轻松地执行复杂的存储任务。本章将介绍该工具的界面布局和基本功能，为后续章节深入探讨其在存储管理中的应用奠定基础。

2. RAID配置功能详解

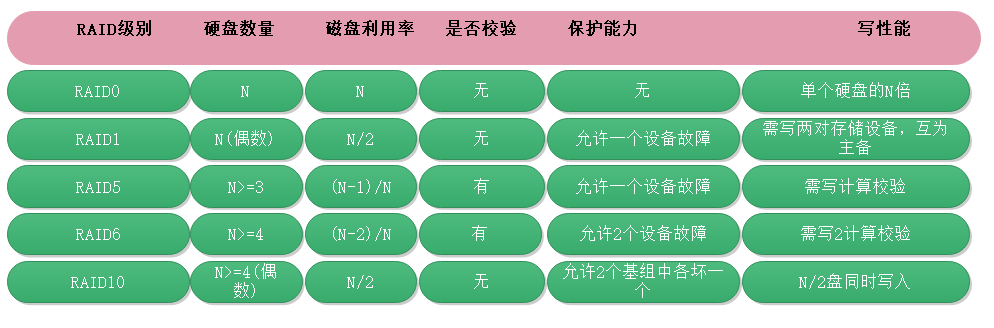

2.1 标准RAID级别支持

2.1.1 RAID 0：条带化存储技术

RAID 0是所有RAID级别中实现最简单的一种，它通过将数据分散存储在两个或多个硬盘上，从而实现数据读写速度的提升。条带化（Striping）是将连续数据分散到多个磁盘上，这样可以同时从多个磁盘读取数据，从而加快读取速度。

graph LR
    A[开始] --> B[确定RAID 0配置]
    B --> C[分配条带大小]
    C --> D[划分逻辑驱动器]
    D --> E[数据分散存储]
    E --> F[数据读写性能提升]

条带化存储技术并不提供数据冗余，任何一个磁盘的损坏都可能导致数据丢失。因此，RAID 0更适合于不需要高可靠性的场合，如视频编辑和临时文件存储。

2.1.2 RAID 1：镜像存储技术

RAID 1通过在两个或多个硬盘之间创建数据镜像来提供数据冗余。如果一个硬盘发生故障，系统可以自动切换到镜像硬盘，从而保证数据的持续可用性。

graph LR
    A[开始] --> B[选择至少两个硬盘]
    B --> C[创建镜像对]
    C --> D[数据写入镜像对]
    D --> E[读取数据时可选择读取速度最快镜像]
    E --> F[实时数据备份和恢复]

RAID 1比RAID 0提供了更好的容错性，但是其缺点是存储空间利用率较低，因为每个写入的数据都需要在两个硬盘上保存一份。

2.1.3 RAID 5：分布式奇偶校验

RAID 5通过在所有硬盘之间分布数据和奇偶校验信息来实现数据保护。与RAID 1相比，RAID 5需要至少三个硬盘，并且可以容忍单个硬盘的故障。

graph LR
    A[开始] --> B[选择三个或以上硬盘]
    B --> C[分配奇偶校验和数据条带]
    C --> D[写入数据时生成奇偶校验]
    D --> E[一个硬盘故障时使用校验数据恢复数据]
    E --> F[读写性能与可靠性平衡]

RAID 5在保证数据安全的同时，通过条带化实现了较好的读写性能，是一种比较均衡的RAID配置方式。

2.1.4 RAID 6：双奇偶校验

RAID 6可以看作是RAID 5的增强版，它在RAID 5的基础上增加了双重奇偶校验，因此可以承受两个硬盘同时发生故障的情况。

graph LR
    A[开始] --> B[选择至少四个硬盘]
    B --> C[分配双重奇偶校验条带]
    C --> D[双奇偶校验提供更高的容错率]
    D --> E[即使两个硬盘故障也能恢复数据]
    E --> F[适合要求极高的数据保护环境]

RAID 6需要更多的硬盘资源用于奇偶校验，因此与RAID 5相比，存储空间利用率相对更低。但相应的，其数据保护能力也更强。

2.2 高级RAID级别介绍

2.2.1 RAID 10：镜像与条带化组合

RAID 10是RAID 1和RAID 0的组合体，它通过将镜像和条带化技术结合起来，提供极高的性能和良好的数据保护。

graph LR
    A[开始] --> B[选择四个或以上硬盘]
    B --> C[创建镜像对]
    C --> D[在镜像对间进行条带化]
    D --> E[同时获得RAID 0的性能和RAID 1的安全]
    E --> F[高成本但高性能的选择]

RAID 10既保证了数据的安全性，又通过条带化提升了读写性能，是对于需要高性能和数据保护的场景的理想选择。

2.2.2 RAID 50：条带化与分布式奇偶校验结合

RAID 50是在RAID 5的基础上，将多个RAID 5阵列条带化构成的。这样的配置在保持了RAID 5的数据保护能力的同时，提升了数据的读写性能。

graph LR
    A[开始] --> B[至少六个硬盘，分组为RAID 5]
    B --> C[对多个RAID 5组进行条带化]
    C --> D[条带化增加了读写速度]
    D --> E[允许单个硬盘故障而不影响数据完整性]
    E --> F[适合需要高吞吐量和数据保护的环境]

RAID 50适用于对读写性能和数据保护都有较高要求的场合，如数据库服务器和高端工作站。

2.2.3 RAID 60：高级双奇偶校验条带化

RAID 60结合了RAID 6和RAID 0的优势，它提供了极高的数据保护能力，并且通过条带化技术提升了性能。

graph LR
    A[开始] --> B[至少八个硬盘，分组为RAID 6]
    B --> C[对多个RAID 6组进行条带化]
    C --> D[双重奇偶校验提供高可靠性]
    D --> E[条带化优化读写性能]
    E --> F[适合对数据完整性和性能要求都很高的应用]

RAID 60是为数不多能够承受两个硬盘同时发生故障而不丢失数据的RAID级别之一，适用于数据中心和金融服务行业。

在下一部分，我们将继续深入了解RAID配置功能的更多高级特性，以及它们如何被应用于提高企业级存储解决方案的可靠性和性能。

3. 硬盘状态监测与管理技巧

硬盘作为数据中心和服务器中存储数据的重要组件，其状态直接影响到整个系统的稳定性和数据的安全性。有效监测和管理硬盘状态是IT管理员日常工作的重要组成部分。本章节将介绍硬盘状态监测的关键技术与管理技巧，以确保硬盘的最佳运行状态。

3.1 硬盘健康状况检测

硬盘的健康状况直接决定了数据存储的可靠性。了解硬盘的健康状况对于预防数据丢失和系统故障至关重要。

3.1.1 SMART技术的应用

自我监测、分析和报告技术（SMART）是硬盘内置的一种监控机制，用来预测硬盘故障。SMART可以监控硬盘的多种参数，并通过特定的值来反映硬盘的健康状况。

**SMART属性示例：**

- **Reallocated Sector Count（重新分配扇区计数）**：如果这个值在增加，表明硬盘正在将更多的坏扇区替换成备用的扇区，可能预示着硬盘的物理损坏。
- **Power On Hours（通电小时数）**：记录硬盘自生产以来的总通电时间，该值增长可用来估算硬盘的使用年限。
- **Spin Retry Count（重试计数）**：旋转重试计数反映了硬盘在读写过程中遇到的无法正常旋转的情况，连续的旋转重试计数增加可能预示着硬盘的机械故障。

当SMART系统提示某些属性值超出正常范围时，管理员应当立即检查硬盘状态，以避免潜在的数据丢失。

3.1.2 温度监控与报警机制

硬盘在工作中会产生热量，过高的温度会导致硬盘性能下降甚至损坏。温度监控与报警机制用于及时发现并响应硬盘温度异常。

**温度监控流程：**

1. 使用硬盘管理工具（如MegaRAID Storage Manager）设置温度阈值。
2. 实时监控硬盘温度，如果超过阈值，系统会触发报警。
3. 根据报警信息检查环境散热情况或硬盘是否有故障。

通过温度监控，管理员可以及时发现散热问题并采取措施，比如优化机房空调设置或调整机架间距，确保硬盘运行在适宜的温度范围内。

3.2 故障硬盘的诊断与替换

即便有了完备的监控机制，硬盘故障仍可能发生。因此，故障硬盘的诊断与及时替换是维护系统稳定性的重要环节。

3.2.1 故障诊断流程

当硬盘故障时，首先应进行故障诊断，确定问题的性质和原因，以便进行有效的故障处理。

**故障硬盘诊断步骤：**

1. **识别故障硬盘**：根据系统报警或自我检测，确认是哪块硬盘出现故障。
2. **运行诊断测试**：利用MegaRAID等工具运行故障硬盘的诊断测试，分析故障详情。
3. **读取SMART数据**：获取硬盘的SMART数据，分析故障硬盘的具体健康状况。
4. **确定故障类型**：区分硬盘故障是由于软件问题（如文件系统损坏）还是硬件问题。

通过上述步骤，管理员可以确认故障硬盘是否可以恢复或需要更换。

3.2.2 热插拔硬盘替换操作

热插拔（Hot Swap）技术允许在不关闭系统电源的情况下替换故障硬盘，这极大地提高了系统的可用性和维护效率。

**热插拔硬盘替换操作步骤：**

1. **确认电源和连接**：确保在安全的电源条件下进行操作，并且硬盘接口正确连接。
2. **逻辑驱动器映射**：确认要替换的硬盘不包含任何在用的逻辑驱动器映射。
3. **执行热插拔操作**：将故障硬盘从背板上安全拔出，并插入新的硬盘。
4. **系统重建**：在系统中识别新硬盘，并根据需要重建RAID配置或数据。
5. **监控与确认**：替换完成后监控新硬盘的温度与状态，确保其正常工作。

通过热插拔硬盘替换操作，管理员可以快速且安全地恢复系统的存储能力，最小化故障硬盘对业务的影响。

本章介绍了硬盘状态监测与管理的核心技术，包括SMART技术在硬盘健康检测中的应用以及温度监控与报警机制的设置。同时，我们探讨了在发生硬盘故障时，如何通过故障诊断流程和热插拔硬盘替换操作来保证系统的稳定运行。下一章将深入讨论虚拟驱动器的创建与配置，为存储系统的性能优化打下坚实基础。

4. 虚拟驱动器管理实践

4.1 虚拟驱动器的创建与配置

4.1.1 创建虚拟驱动器的步骤

创建虚拟驱动器是服务器配置中常见的任务，其目的是为了优化存储资源的使用并提高数据的可用性。以下是创建虚拟驱动器的基本步骤：

1. 打开MegaRAID Storage Manager界面。
2. 选择“Virtual Drives”菜单，然后点击“Create New Virtual Drive”。
3. 在弹出的向导中，选择“Span-2-Way”（或其他所选RAID级别）。
4. 选择参与创建虚拟驱动器的物理硬盘。
5. 设置虚拟驱动器的大小，此时需注意单个硬盘的容量和RAID级别要求。
6. 设置合适的条带大小（Stripe Size），以便平衡性能和容量。
7. 最后，确认配置并创建虚拟驱动器。

在创建虚拟驱动器时，需要特别注意所选RAID级别的要求以及对硬盘的兼容性。例如，RAID 5要求至少三个硬盘，而RAID 10至少需要四个硬盘等。条带大小对性能有重要影响，通常情况下，较大的条带大小适用于大文件的读写操作，而较小的条带大小适合频繁的小文件操作。

4.1.2 配置RAID级别的考量因素

在配置虚拟驱动器的RAID级别时，需要根据实际应用场景进行综合考量：

1. 数据安全 ：选择能够提供适当冗余保护的RAID级别，如RAID 1或RAID 10。
2. 性能需求 ：确定应用是否对读写性能有特殊需求，例如数据库通常需要较好的随机访问性能。
3. 存储容量 ：根据实际存储需求选择合适的RAID级别，同时考虑空间利用率。
4. 容错能力 ：考虑系统对故障的容忍度，比如RAID 6提供了双重冗余，能容忍两个硬盘同时失效。

4.2 虚拟驱动器的优化管理

4.2.1 扩展与缩减虚拟驱动器容量

随着企业数据的增长，对存储容量的需求会逐渐增加。虚拟驱动器的扩展可以提供灵活的存储解决方案：

1. 扩展容量 ：通过添加新的物理硬盘或更改已有硬盘的容量来实现虚拟驱动器容量的扩展。
2. 缩减容量 ：根据实际需求减少虚拟驱动器的容量，释放不再需要的存储资源。
3. 扩展过程可能会涉及到数据迁移和RAID级别的重新配置。在缩减容量时需确保不违反RAID级别的最小硬盘要求。

4.2.2 迁移数据与负载均衡策略

在动态的IT环境中，数据迁移是优化存储资源的重要步骤。通过迁移数据可以实现负载均衡，并提升整体性能：

1. 迁移数据 ：选择合适的时机（如低峰时段）进行数据迁移，以减少对业务的影响。
2. 负载均衡策略 ：根据服务器的I/O模式和需求，设计有效的负载均衡策略。如将热点数据分布到不同的虚拟驱动器上，以避免I/O瓶颈。
3. 通过实施负载均衡策略，可以提升系统的总体吞吐量和响应时间，进而优化业务性能。

4.2.3 配置示例代码

以下是一个创建RAID 10虚拟驱动器的示例代码，用于说明在命令行模式下的操作流程。

# 假设已有两组硬盘，每组包含两个硬盘（hdisk0 和 hdisk1）
# 创建RAID 10虚拟驱动器
megaraidctl -c0 createvd -b0 -r10 -t2 -a1 hdisk0 hdisk1

# 对创建的虚拟驱动器进行格式化
mkfs -t jfs /dev/hdisk3

# 创建挂载点并挂载虚拟驱动器
mkdir /mnt/virtualDrive
mount /dev/hdisk3 /mnt/virtualDrive

在这个例子中，我们使用了 megaraidctl 命令行工具来创建一个RAID 10的虚拟驱动器，并对其格式化和挂载。 -c0 表示控制器ID， -b0 表示创建一个新的虚拟驱动器， -r10 表示指定RAID级别为10， -t2 表示条带化策略。接着我们使用 mkfs 命令对新创建的虚拟驱动器进行文件系统格式化，并创建挂载点后挂载到文件系统中。

注意：上述命令和步骤需在具体环境中根据实际硬盘和需求进行调整。创建虚拟驱动器之前，确保已充分理解系统和应用的具体需求，并且遵循最佳实践进行操作。

5. RAID配置备份与性能监控

在IT环境中，数据存储的可靠性与性能监控是确保业务连续性的关键。MegaRAID Storage Manager提供了一套完整的解决方案，用以备份和监控RAID配置，确保数据不丢失并提供实时性能反馈。本章将探讨如何备份RAID配置，进行实时性能监控，并深入分析其工作原理及最佳实践。

5.1 RAID配置备份策略

5.1.1 备份配置的重要性

在执行任何关键性的存储配置更新或硬件升级之前，备份当前的RAID配置至关重要。这是因为备份能够快速恢复到先前的状态，降低因配置错误或硬件故障导致的数据丢失风险。此外，备份文件还可以作为灾难恢复计划的一部分，确保企业数据的高可用性。

5.1.2 实施备份的步骤与注意事项

备份RAID配置的步骤通常如下：

1. 确保当前RAID配置稳定且无待解决的告警。
2. 打开MegaRAID Storage Manager，并导航至配置管理部分。
3. 在界面中找到备份选项，并选择需要备份的虚拟驱动器。
4. 指定备份文件的保存路径和文件名，点击确认备份。
5. 等待备份过程完成，并确认备份文件已成功保存。

在执行备份过程中，以下注意事项需要遵守：

• 确保系统负载较低时执行备份，以免影响性能。
• 定期检查备份文件的有效性，确保其未损坏并可正常读取。
• 对于敏感数据，应使用加密存储方式来存储备份文件。
• 考虑到数据安全，应将备份文件存储在离线设备或不同位置，以防意外损坏。

5.2 实时性能监控与报告生成

5.2.1 性能监控的关键指标

性能监控是评估存储子系统健康状况的一个重要方面。监控时应关注以下几个关键指标：

• 读写性能 ：监控硬盘读写操作的吞吐量和响应时间。
• I/O延迟 ：衡量硬盘完成读写操作所需的时间。
• 队列深度 ：表示等待服务的I/O请求数量，过高可能表明性能瓶颈。
• 温度监控 ：硬盘的实时温度，防止过热造成数据损失。
• SMART数据 ：监控硬盘的SMART属性，预测和提前发现潜在故障。

5.2.2 报告自动生成与分析工具使用

MegaRAID Storage Manager提供了报告生成工具，能够自动生成关于RAID配置性能的报告。这些报告可以帮助管理员分析历史数据和当前性能，及时做出决策。

生成报告的步骤包括：

1. 在管理界面中，导航至“报告”部分。
2. 选择报告类型，例如性能监控、SMART数据或事件日志。
3. 设置报告的时间范围和所需的具体指标。
4. 选择报告的输出格式，如PDF或CSV。
5. 提交并生成报告，然后分析输出结果。

分析报告时，可使用内置分析工具或导出到Excel等软件进行深入数据挖掘和趋势分析。

5.3 工作原理深入探究

5.3.1 硬件控制器与MegaRAID的通信

MegaRAID通过硬件控制器与服务器主机通信，实现数据的快速传输和可靠的错误处理。控制器使用特定的固件来管理RAID配置和数据路径，确保数据在读写过程中的一致性和完整性。

5.3.2 智能特性与应用场景优化

MegaRAID的智能特性包括缓存策略优化、自动重建和故障预测等。这些特性可以依据不同的应用场景进行配置优化，例如在数据中心环境，可以设置更激进的缓存策略以提高性能；而在企业级应用中，可能会更注重数据的完整性和恢复能力。

5.4 应用场景与最佳实践分享

5.4.1 数据中心中的应用实例

在数据中心环境中，MegaRAID可用于创建大容量、高速度的存储池。通过使用RAID 6或RAID 10等配置，可以保证数据的高可用性和访问速度。

5.4.2 服务器集群的管理策略

在服务器集群中，使用MegaRAID可以实现数据的统一管理和自动故障转移。通过智能控制器实现集群节点间的负载均衡，提高整体的计算和存储性能。

5.4.3 企业级服务器的性能调优

企业级服务器要求高稳定性和高性能。通过MegaRAID的性能监控和配置工具，可以优化存储策略，确保关键应用的服务水平。

5.4.4 固件更新与RAID策略的实施

为了保证硬件控制器的最佳性能和最新的RAID特性，定期更新固件是必不可少的。在实施更新过程中，应遵循供应商的指导和备份策略，确保升级的顺利进行。

通过以上章节的探讨，我们了解了MegaRAID在存储管理中的重要性以及如何有效地应用它来优化存储性能和可靠性。不论您是数据中心管理员还是IT经理，理解和掌握这些知识都将对您的存储管理能力产生重大影响。
