支持ASRC的SRU配置（TDM8）相关注意点
本文总结了ASRC支持SRU配置(TDM8)的关键注意事项：1)ASRC运行框图需确保输入输出采样率一致，且具有方向性；2)Sigmastudio与channel_cfg.h的输入输出通道数必须匹配；3)信号路由时DAI1_CRS_PB03_O可替代DAI0_PB03_O；4)TDM8模式下4个SRC即可支持8个通道（每个SRC挂载2通道）。配置时需特别注意芯片型号差异和系统信号路由单元的对应关系
·
支持ASRC的SRU配置（TDM8）相关注意点

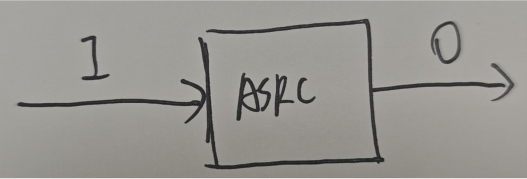

1.ASRC运行的框图
可以简化为：
也就是有一个输入的外设（比如A2B，它里面有sck,fsy,data）通过输入到ASRC，与输出设备(比如芯片内置的PCG,它里面有sck,fsy,data)最终采样率保持一致，ASRC是有方向的。

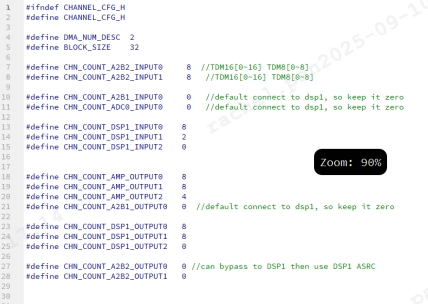

2. sigmastudio里面给的输入输出数量（生成的json文件），要和channel_cfg.h里面保持一致，不然会不出声。

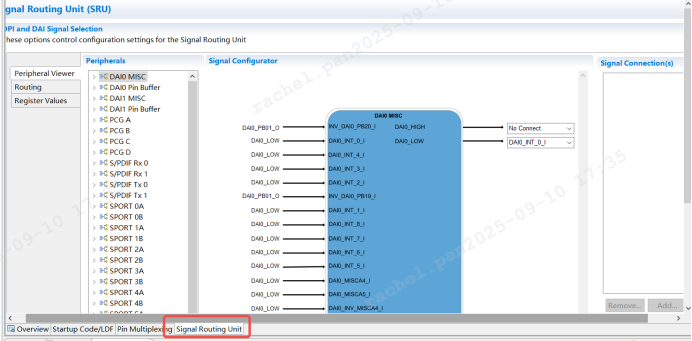

3. DAI1_CRS_PB03_O等同于DAI0_PB03_O，有时候DAI0_PB03_O不能直接与某个接口相连就用DAI1_CRS_PB03_O代替。具体能不能连看CCES软件里面的system.svc里面的signal routing unit(注意进去项目属于哪个芯片，不同芯片配置不一样)

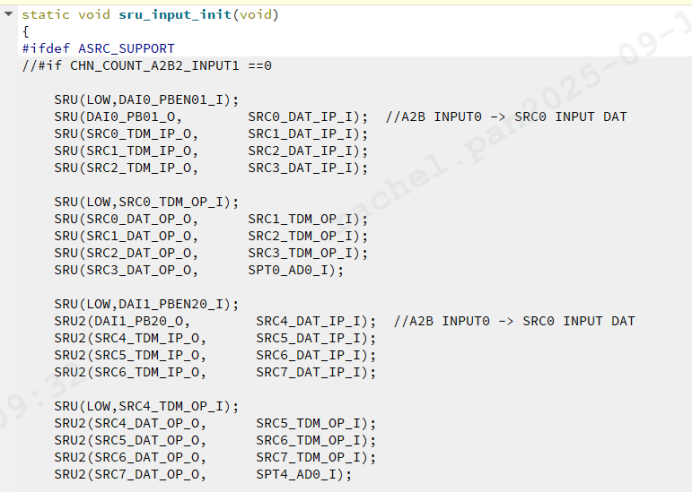

4. TDM8的input如下，一个SRC挂载2个通道，所以TDM8只需要4个。TDM16需要8个。
