命令说明

基础AT指令

ATI显示MT的ID信息

AT+CIMI查询IMSI

AT+QCCID查询ICCID

AT+CSQ查询信号强度

AT+CGATT?查询当前PS域状态

MQTT配置指令

AT+QMTCFG配置MQTT可选参数

AT+QMTCFG配置MQTT可选参数.

AT+QMTOPEN打开MQTT客户端网络

AT+QMTCLOSE关闭MQTT客户端网络

AT+QMTCONN连接客户端到MQTT服务器.

AT+QMTDISC客户端断开与MQTT服务器的连接

AT+QMTSUB订阅主题

AT+QMTUNS退订主题

AT+QMTPUBEX发布消息

AT+QMTRECV从缓存中读取消息

流程第一步：搭建EMQX

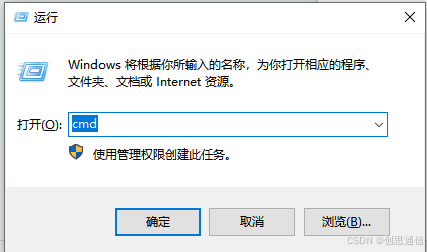

访问下载页面：免费试用 EMQX Cloud 或 EMQX Enterprise | 下载 EMQX，根据需求选择对应版本下载。将下载的压缩包上传至服务器（推荐存放于C盘根目录，便于后续操作），并解压至指定路径（例如：C:\emqx）。按住Win+R键，输入cmd后按回车，打开Windows命令行界面。

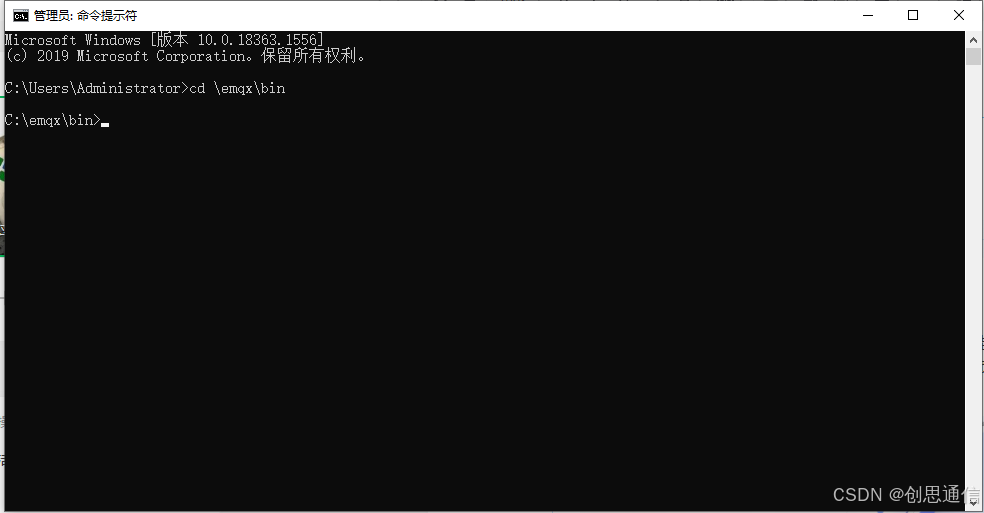

输入cd C:\emqx\bin（若解压路径不同，请替换为实际路径），按回车进入bin文件夹。

输入emqx start，按回车执行启动命令。

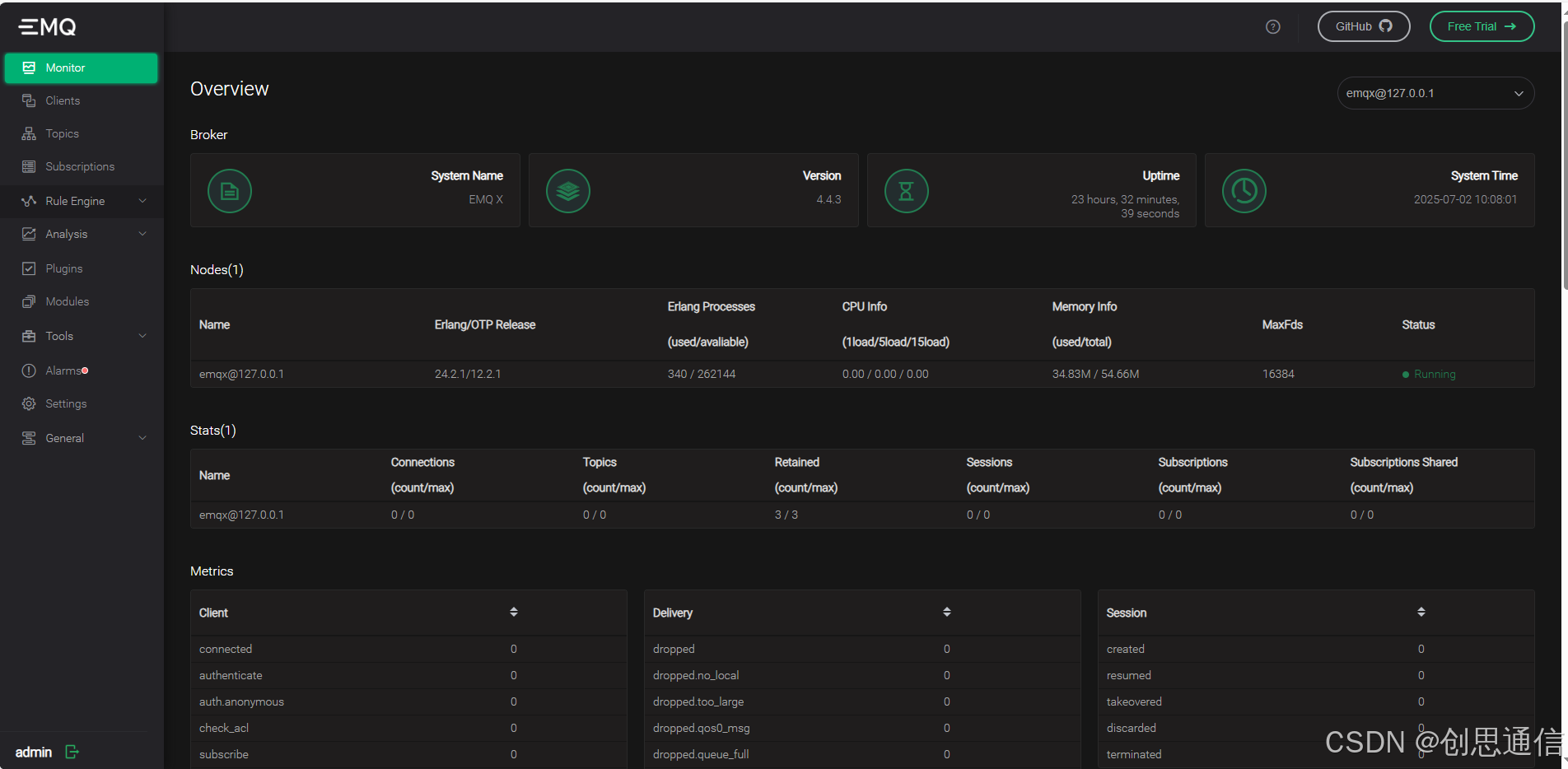

打开浏览器，输入服务器公网 IP 及管理端口：http://公网IP:18083

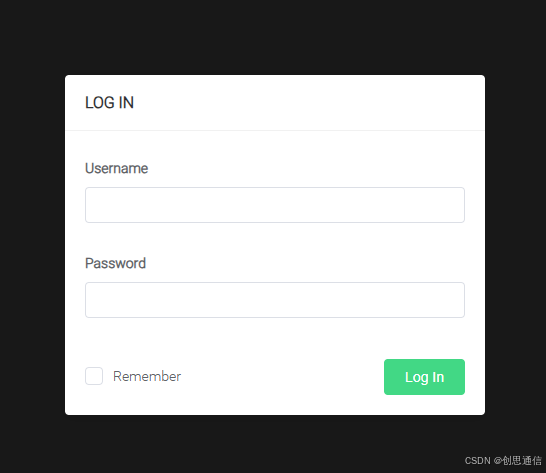

登录系统：默认用户名：admin默认密码：public

部署在公网服务器后，可通过任意设备访问该 IP 地址，实现远程管理。

第二步：4G模块接线

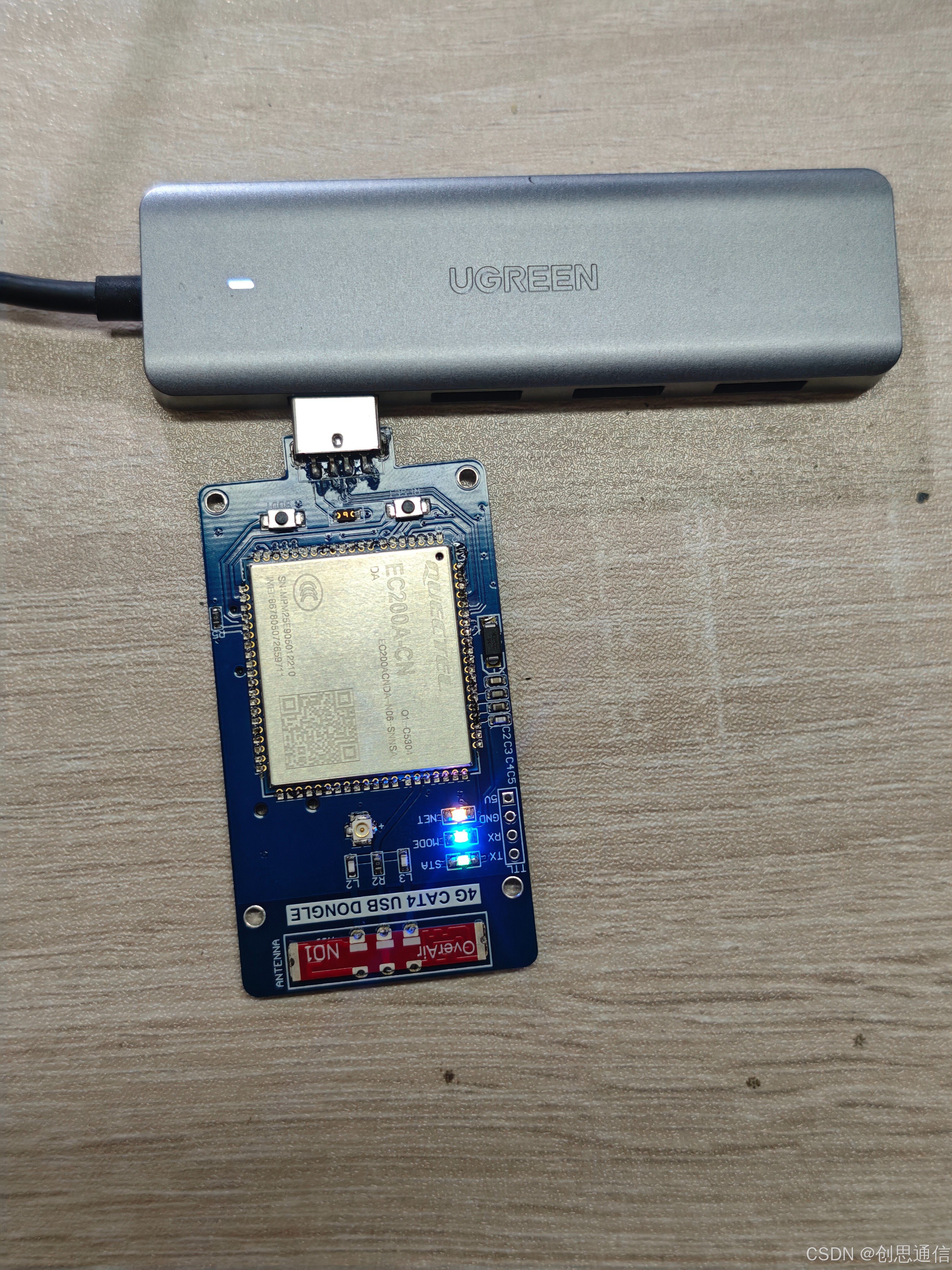

实物接线

第三步：连接EMQX平台

将USB转TTL模块接入设备，打开串口调试助手，选定对应通信端口，设置波特率为115200。之后通过发送AT指令，即可实现设备与EMQX平台的连接，完成数据的上传与数据下发操作。

AT命令流程及命令结果：

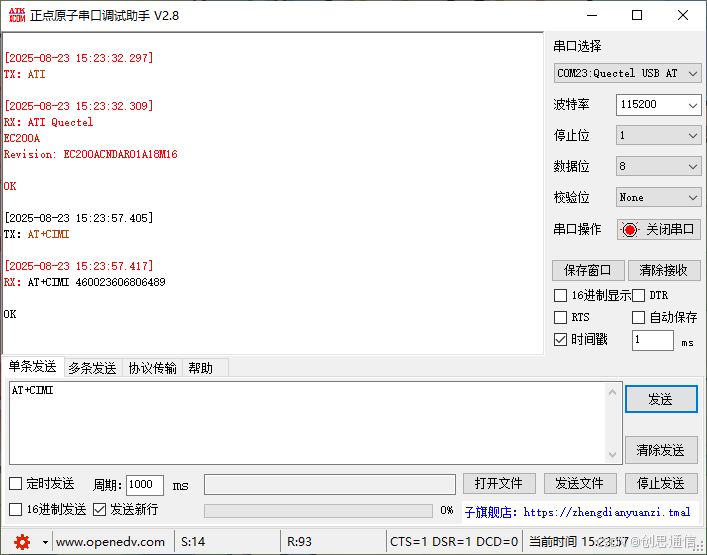

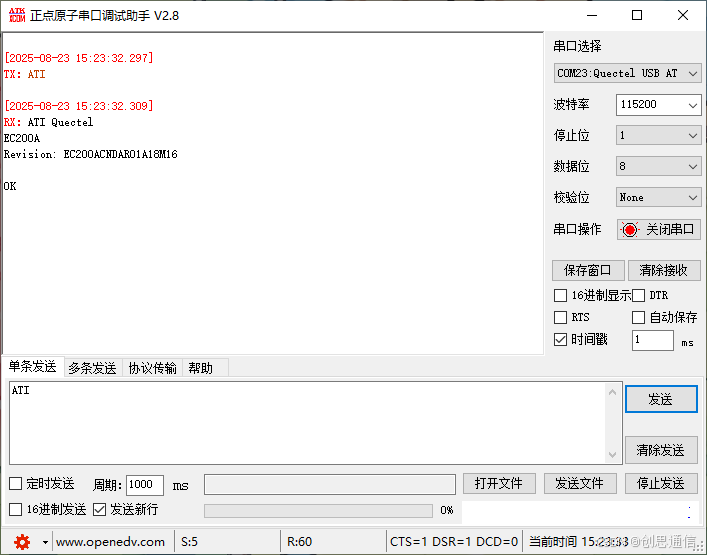

1. 查询模块信息

发送指令：ATI

说明：查询模块型号、固件版本等基础信息。

预期响应：ATI Quectel

EC200A

Revision: EC200ACNDAR01A18M16

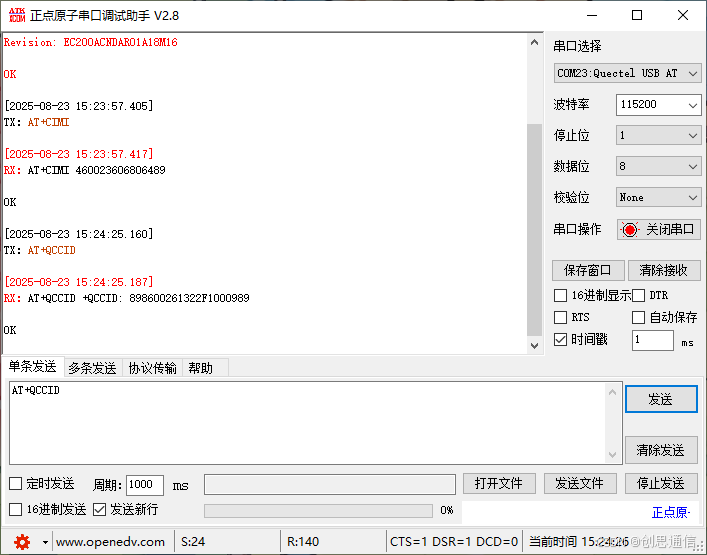

2. 查询国际移动用户识别码（IMSI）

发送指令：AT+CIMI

说明：获取SIM卡的IMSI号码，用于识别移动用户。

预期响应：460023606806489  OK

3. 查询SIM卡ID（ICCID）

发送指令：AT+QCCID

说明：获取SIM卡的唯一标识符。

预期响应：898600261322F1000989

  OK

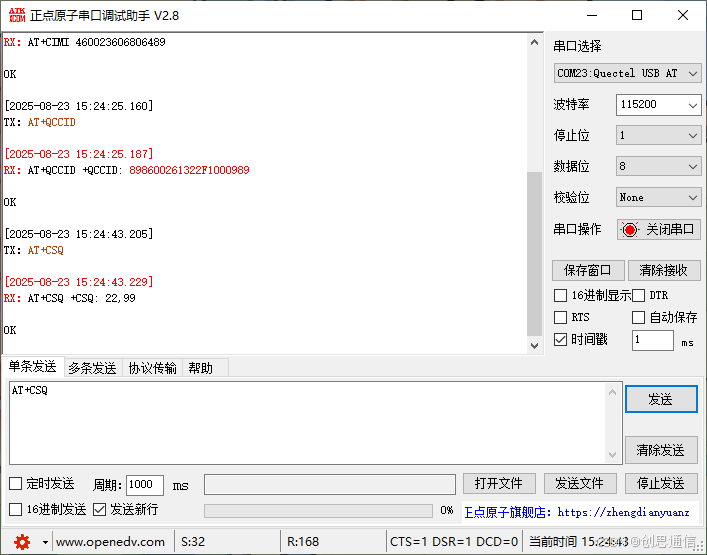

4.查询信号强度

发送指令：AT+CSQ

说明：检查当前网络信号质量（0-31，值越大信号越强）。

预期响应：+CSQ:22,99  OK

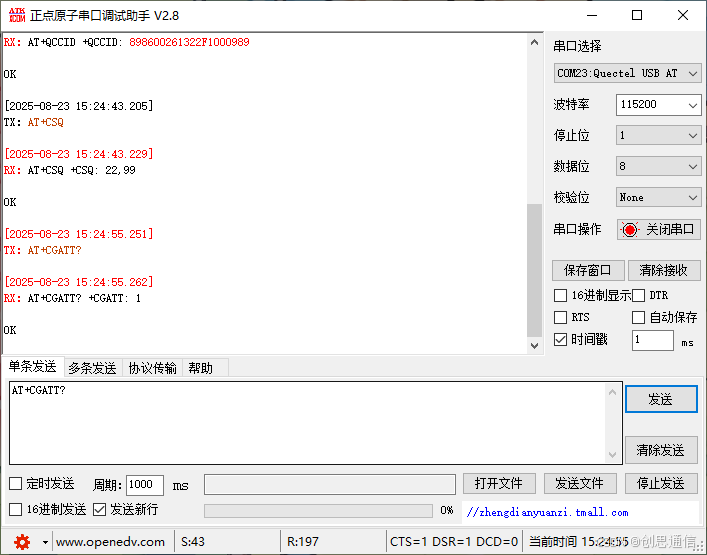

5.查询GPRS附着状态

发送指令：AT+CGATT?

说明：检查模块是否已附着到GPRS网络（1=已附着，0=未附着）。

预期响应：+CGATT: 1  OK

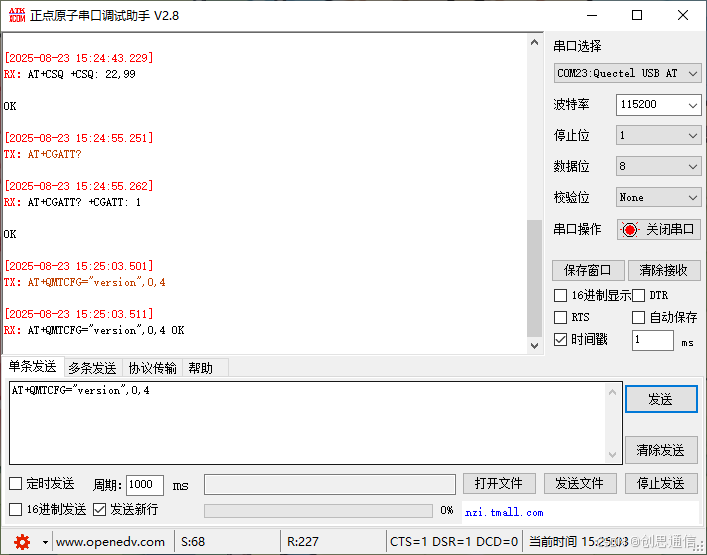

6.配置MQTT协议版本

发送指令：AT+QMTCFG="version",0,4

说明：设置MQTT客户端（ID=0）使用MQTT  v3.1.1协议。

预期响应：OK

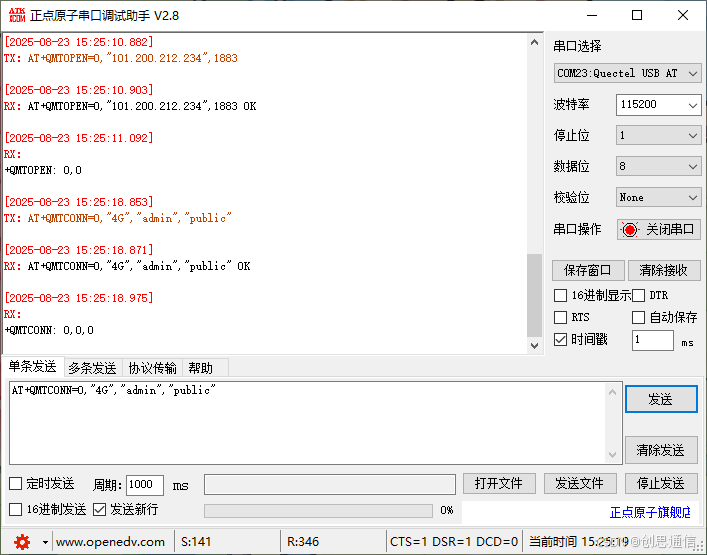

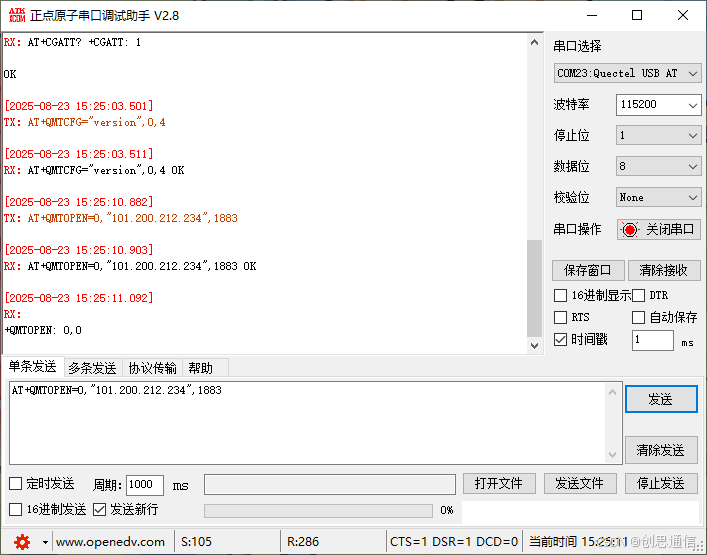

7.打开MQTT连接

发送指令：AT+QMTOPEN=0,"101.200.212.234",1883

说明：建立服务器连接,MQTT客户端标识符为0。

"101.200.212.234"为MQTT服务器，1883为服务器端口号域名。

预期响应：OK  +QMTOPEN: 0,0

8.连接客户端到MQTT服务器

发送指令：AT+QMTCONN=0,"4G","admin","public"

说明：参数0为MQTT客户端标识符，

"4G"为MQTT客户端ID，"admin"为username，"public"为密钥。

预期响应：OK  +QMTCONN: 0,0,0

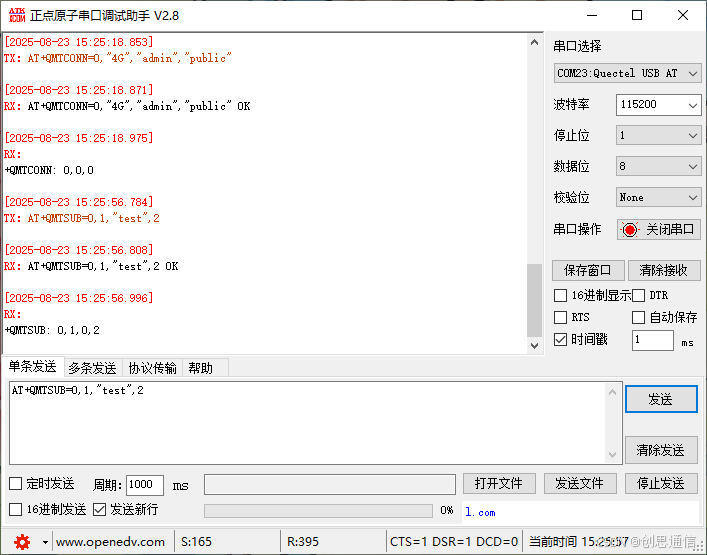

9.订阅MQTT主题

发送指令：

AT+QMTSUB=0,1,"test",2

说明：订阅平台下发属性设置的主题，0为MQTT客户端标识符，1为数据包标识符，

"test"为订阅的主题名称，2为QoS级别。

预期响应：OK   +QMTSUB: 0,1,0,2

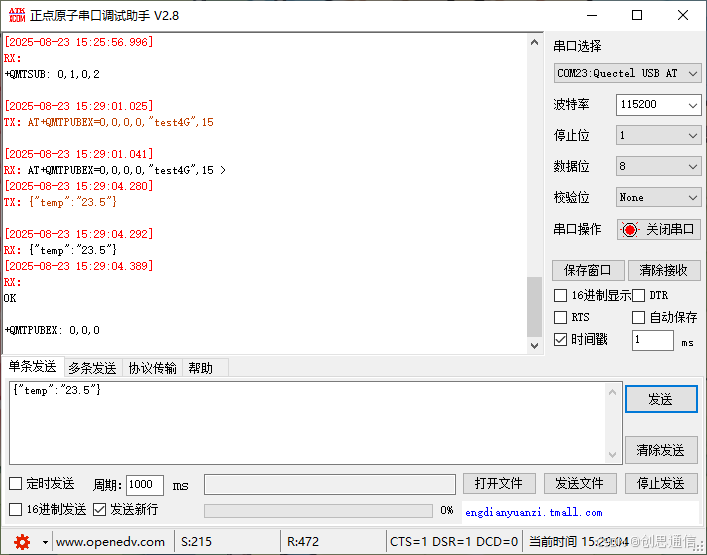

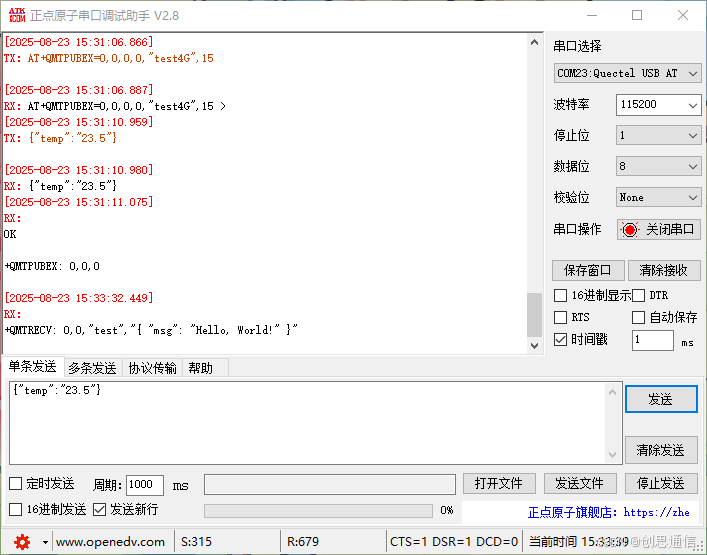

10.发布MQTT消息

发送指令：

AT+QMTPUBEX=0,0,0,0,"test4G",15

说明：准备发布MQTT消息到指定主题长度15字节）。

预期响应：>

此时发送数据：{"temp":"23.5"}

最终响应：OK  +QMTPUBEX: 0,0,0

EMQX平台数据交互操作：

在左侧导航栏中依次选择 「工具」→「WebSocket」，进入 WebSocket 交互页面。

输入目标服务器的 IP 地址，填写 WebSocket 服务端口，输入需要监听的主题，完成后点击「订阅」按钮，建立主题监听。输入数据上报的目标主题，用于后续发送消息。

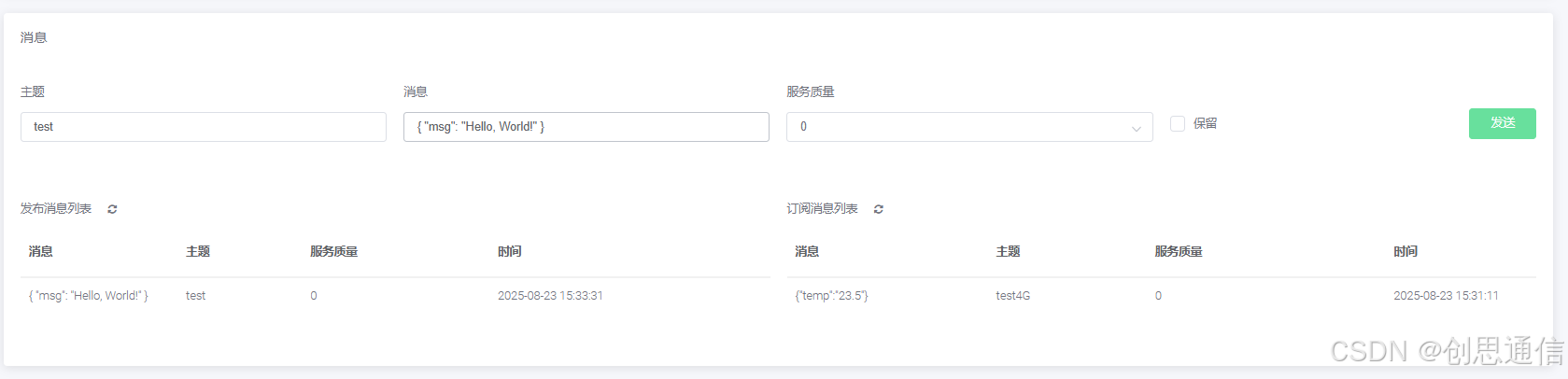

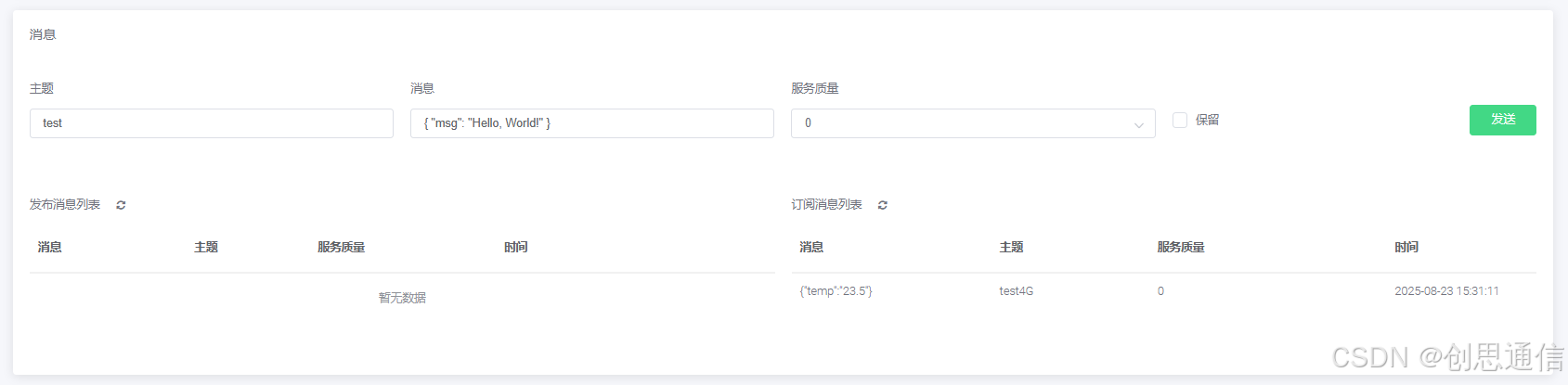

在[订阅消息列表]中可实时查看上报的数据内容。

平台数据下发操作

在消息输入框中，输入需要下发的指令内容，确认发布主题为设备订阅的目标主题，点击[发送]按钮，平台将通过WebSocket向设备推送指令。

在串口调试助手中，可实时监控设备接收数据的状态：

总结命令流程

ATI

AT+CIMI

AT+QCCID

AT+CSQ

AT+CGATT?

AT+QMTCFG="version",0,4

AT+QMTOPEN=0,"101.200.212.234",1883

AT+QMTCONN=0,"4G","admin","public"

AT+QMTSUB=0,1,"test",2

AT+QMTPUBEX=0,0,0,0,"test4G",15

{"temp":"23.5"}
